| 品牌：CK90排刀 |

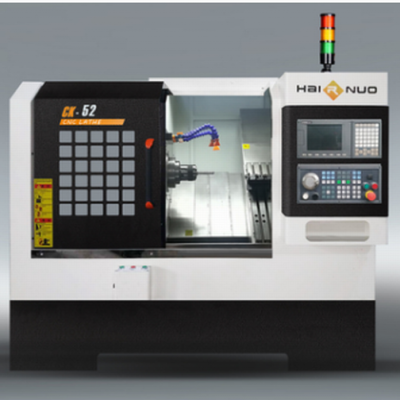

规格名称 | 单位 | CK52 |
床身面上回转直径 | mm | 430 |
刀架上回转直径 | mm | 200 |
加工长度 | mm | /- |
主轴头部形式 | A2-6（可选8“卡盘） | |
主电机功率 | kw | 7.5 |
主轴转速 | r/min | 4500 |
主轴通孔直径 | mm | 61 |
拉管内棒料通径 | mm | 51 |
车刀规格 | mm | 20*20 |
X轴行程 | mm | 800 |
Z轴行程 | mm | 260 |
X/Z轴线规规格 | mm | 30/30 |
丝杆规格X/Z | mm | 3210 |
机床重量 | kg | 2800 |
机床外形尺寸 | mm | 2000×1650×1900 |
规格名称 | 单位 | CK70 |
床身面上回转直径 | mm | 430 |
刀架上回转直径 | mm | 200 |
加工长度 | mm | /- |
主轴头部形式 | A2-6（可选8“卡盘） | |
主电机功率 | kw | 7.5 |
主轴转速 | r/min | 4000 |
主轴通孔直径 | mm | 79 |
拉管内棒料通径 | mm | 69 |
车刀规格 | mm | 20*20 |
X轴行程 | mm | 800 |
Z轴行程 | mm | 260 |
X/Z轴线规规格 | mm | 30/30 |
丝杆规格X/Z | mm | 3210 |
机床重量 | kg | 2800 |
机床外形尺寸 | mm | 2000×1650×1900 |
规格名称 | 单位 | CK90T |
床身面上回转直径 | mm | 550 |
刀塔规格 | T | 12T |
床身斜度 | ° | 30° |
主轴头部形式 | 16“手动卡盘 | |
主电机功率 | kw | 11 |
主轴转速 | r/min | 1500 |
主轴通孔直径 | mm | 105 |
拉管内棒料通径 | mm | 90 |
车刀规格 | mm | 25*25/32*32 |
X轴行程 | mm | 700 |
Z轴行程 | mm | 350 |
X/Z轴线规规格 | mm | 30/35 |
丝杆规格 | mm | XZ:3210 |
机床重量 | kg | 3200 |
机床外形尺寸约 | mm | 2200×1800×2200 |
| 规格名称单位CK90床身面上回转直径mm500刀架上回转直径mm160加工长度mm/-主轴头部形式 A2-8主电机功率kw7.5主轴转速r/min2500主轴通孔直径mm109拉管内棒料通径mm89车刀规格mm20*20X轴行程mm800Z轴行程mm230X/Z轴线规规格mm30/30丝杆规格X/Zmm3210机床重量kg3000机床外形尺寸mm2100×1700×1800
|
